ההבדל בין H1 ל-H2
Aqara מציעה שני דורות של מפסקי תאורה חכמים לקופסאות EU (55 מ"מ):

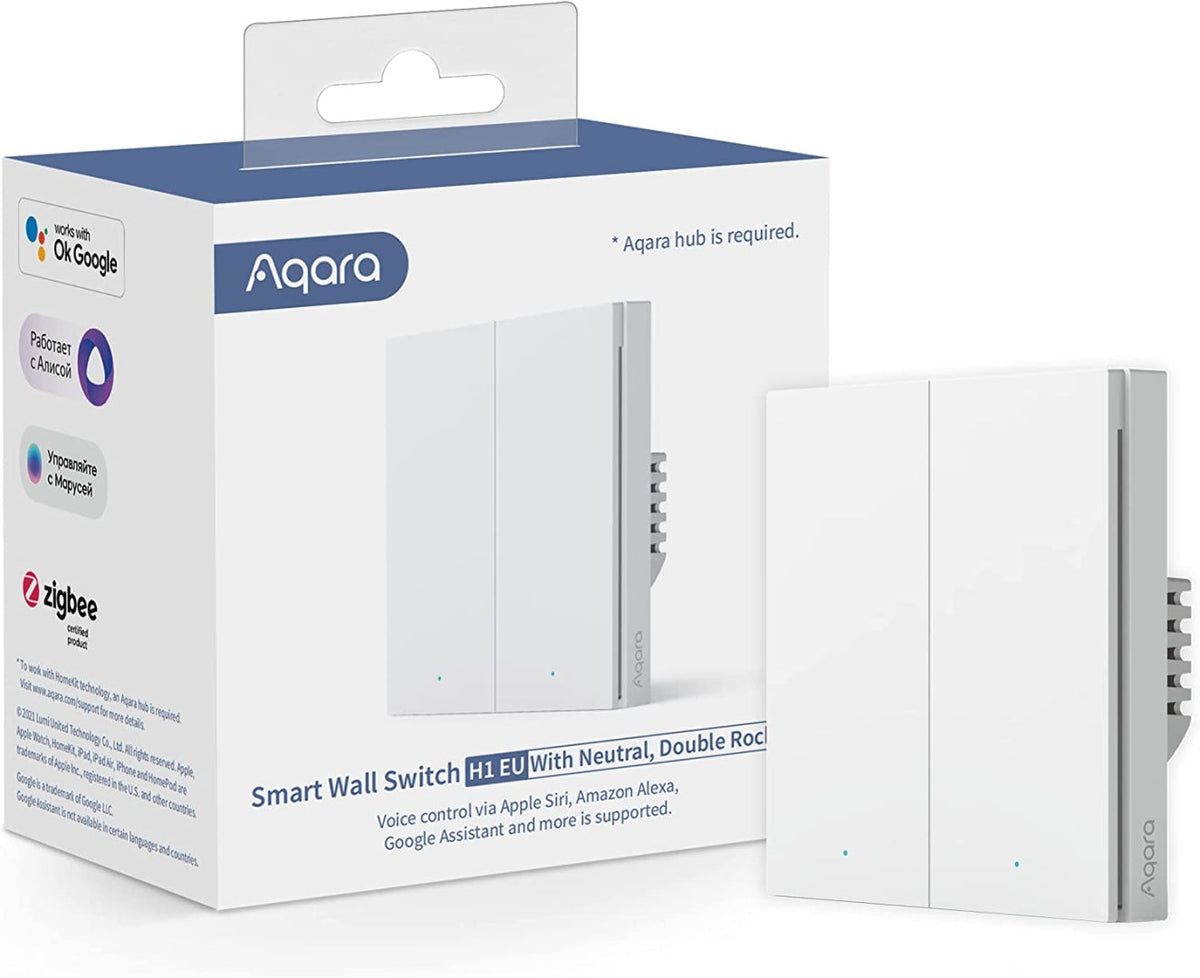

- Aqara H1 - מפסק Zigbee 3.0 קלאסי. זמין בגרסה ללא חוט אפס (No Neutral) ובגרסה עם חוט אפס. דורש רכזת Aqara Zigbee. עד 8A עומס resistive. מתאים לקופסאות 86 מ"מ מרובעות ועגולות.
- Aqara H2 EU - הדור החדש עם פרוטוקול כפול Thread + Zigbee. מפסק 2-in-1 שעובד גם עם וגם בלי חוט אפס. תומך ב-Matter ישירות. טכנולוגיית MARS. 4 כפתורים ו-2 ממסרים. ניטור צריכת חשמל (עם אפס). מתאים למסגרות EU 55 מ"מ.
דרישות מוקדמות
- כלי עבודה: מברגה שטוחה ופיליפס, בודק מתח (טסטר), קולפן כבלים
- בטיחות: נתקו את החשמל מהמפסק הראשי לפני כל עבודה!
- עבור H1: נדרשת רכזת Aqara (M1S, M2, M3 או Camera Hub G3)
- עבור H2 עם Matter: נדרש Thread Border Router (HomePod mini, Apple TV 4K, או Aqara Hub M3)
- ניתן לחבר H2 גם דרך רכזת Aqara Zigbee כמו כל מפסק H1
חיווט H1 (ללא אפס)
גרסת ה-H1 ללא אפס מתאימה לבתים ישנים ללא חוט אפס (N) בקופסה:
- נתקו את החשמל!
- הסירו את המפסק הישן ותעדו את החיווט
- זהו את חוט הפאזה (L) - בדרך כלל חום או שחור
- זהו את חוט העומס (L1/L2) - הולך לגוף התאורה
- חברו את חוט הפאזה (L) לכניסת L במפסק
- חברו את חוט/חוטי העומס ל-L1 (ו-L2 במפסק כפול)
- אין צורך בחוט אפס (N) - המפסק עובד בלעדיו
שימו לב: בגרסה ללא אפס, נדרש עומס מינימלי של 3W. נורות LED בהספק נמוך מאוד עלולות להבהב.
חיווט H1 (עם אפס)
אם יש חוט אפס בקופסה, עדיף להשתמש בגרסה עם אפס:
- נתקו את החשמל!
- חברו את חוט הפאזה (L) לכניסת L
- חברו את חוט האפס (N) לכניסת N - בדרך כלל כחול
- חברו את חוט/חוטי העומס ל-L1 (ו-L2 במפסק כפול)
בגרסה עם אפס אין מגבלת עומס מינימלי והמפסק יציב יותר.
חיווט H2 (2-in-1)
ה-H2 EU הוא מפסק 2-in-1 - אותו מפסק עובד גם עם וגם בלי חוט אפס:
חיווט עם אפס (מומלץ)
- חברו L (פאזה) לכניסת L
- חברו N (אפס) לכניסת N
- חברו עומסים ל-L1 ו-L2
- עם אפס - ניתן להשתמש בניטור צריכת חשמל (Power Monitoring)
חיווט ללא אפס
- חברו L (פאזה) לכניסת L
- חברו עומסים ל-L1 ו-L2
- השאירו את כניסת N ריקה
- המפסק יזהה אוטומטית שאין אפס ויתאים את עצמו (טכנולוגיית MARS)
הרכבה פיזית
- הכניסו את המפסק לקופסה בקיר
- הברגו עם ברגי הקופסה
- הרכיבו את מסגרת ה-EU (55 מ"מ) - H2 מתאים למסגרות Schneider, Legrand, Gira ועוד
- הדליקו את החשמל מהמפסק הראשי
- נורית LED קטנה במפסק תידלק - סימן שיש חשמל
צימוד H1 (Zigbee)
- ודאו שרכזת Aqara Zigbee פועלת ומחוברת
- באפליקציית Aqara Home, כנסו לרכזת ולחצו "הוסף אביזר"
- על המפסק: לחצו לחיצה ארוכה על כפתור המפסק (5 שניות) עד שהנורית מהבהבת
- האפליקציה תזהה את המפסק - אשרו את ההוספה
- הגדירו שם וחדר
צימוד H2 (Thread)
- ודאו שיש Thread Border Router פעיל ברשת (HomePod mini, Apple TV 4K, Aqara Hub M3)
- באפליקציית Aqara Home, לחצו "+" להוספת מכשיר
- על המפסק: לחצו 5 שניות עד שהנורית מהבהבת במהירות
- בחרו "Thread" כפרוטוקול חיבור
- המפסק יצטרף אוטומטית לרשת Thread
צימוד H2 (Matter)
ניתן לחבר את H2 ישירות ל-Apple Home, Google Home או Amazon Alexa באמצעות Matter:
- ודאו שיש Thread Border Router פעיל
- באפליקציית הבית החכם (למשל Apple Home), לחצו "הוסף אביזר"
- סרקו את קוד ה-QR שעל גב המפסק או על האריזה
- המפסק יזוהה כמכשיר Matter over Thread
- ניתן גם לחבר דרך Aqara Hub M3 כגשר Matter
איפוס להגדרות יצרן
איפוס H1
לחצו לחיצה ארוכה על כפתור המפסק למשך 10 שניות. הנורית תהבהב 3 פעמים - המפסק אופס.
איפוס H2
לחצו 10 לחיצות מהירות רצופות על כפתור המפסק. הנורית תהבהב 3 פעמים - המפסק אופס להגדרות יצרן.
פתרון תקלות
הנורות מהבהבות אחרי ההתקנה
בגרסה ללא אפס, הבהוב קל הוא תופעה ידועה עם נורות LED בהספק נמוך מאוד (מתחת ל-3W). פתרונות: החליפו לנורה בהספק גבוה יותר, או הוסיפו Aqara bypass capacitor במקביל לנורה.
המפסק לא מצליח להתחבר לרכזת
ודאו שהרכזת בטווח (עד 10 מטר ללא מחסומים). נסו לאפס את המפסק ולצמד מחדש. ודאו שהרכזת מעודכנת לגרסה אחרונה.
כפתור פיזי עובד אבל השליטה מהאפליקציה לא
בדקו את חיבור הרכזת לאינטרנט. ודאו שהמפסק מופיע כ"מחובר" באפליקציה. נסו לכבות ולהדליק את המפסק מהמפסק הראשי.
H2 לא מצליח להתחבר ב-Matter
ודאו שה-Thread Border Router פעיל ומעודכן. בדקו שאתם סורקים את קוד ה-QR הנכון. נסו לאפס את המפסק (10 לחיצות) ולצמד מחדש. ודאו שמערכת הבית החכם מעודכנת לגרסה שתומכת ב-Matter.
